Réparation d’elliptiques Matrix à Paris et en Île-de-France
Suspension Elliptical E3x, E5x, E7xe, Performance et Endurance, Ascent Trainer A3x, A5x et Performance : un atelier indépendant qui lit le code, puis contrôle la machine sur place. Bras de suspension, courroies, génératrice, batterie, moteur d’inclinaison, consoles LED et Touch.
Ni roues ni rails : un elliptique Matrix est suspendu
La plupart des elliptiques font rouler leurs pédales sur des rails. Matrix, la marque professionnelle de Johnson Health Tech, a pris une autre voie : ses elliptiques sont à suspension, sans roues ni rails, les pédales étant portées par un jeu de bras articulés. La foulée est fixe sur les Suspension Elliptical, de 51 ou 53 cm selon la série ; sur l’Ascent Trainer, elle se règle de 51 à 61 cm et une rampe motorisée fait varier l’inclinaison de 24 à 54 %. Sur beaucoup de modèles, une génératrice sans balais crée la résistance et alimente la machine, qui se passe alors de prise de courant.
Maestro Wellness est un atelier indépendant, créé en 2012 par un ancien technicien SAV de Technogym France (1999 à 2010). Sur un elliptique Matrix, pas de roue à changer : l’usure se loge dans les articulations des bras, dans les deux courroies et dans l’électronique d’alimentation. Et quand la machine affiche un code, 0201, 01AC ou 0140, il indique où mesurer, pas encore quoi remplacer.
Les elliptiques Matrix que nous réparons
Deux familles, le Suspension Elliptical à foulée fixe et l’Ascent Trainer à inclinaison motorisée, sur deux générations de machines.
Suspension Elliptical E3x, E5x et E7xe
Elliptiques à suspension, sans roues ni rails, à génératrice sans balais et 25 niveaux de résistance, auto-alimentés ou branchés sur secteur. Ce que nous y reprenons : jeu dans les articulations des bras, courroies, batterie, capteurs cardiaques, console.
Performance Suspension Elliptical
La même suspension brevetée, à accélération constante, une foulée de 53 cm, un écartement de pédales de 6,4 cm et des commandes de résistance sur les poignées fixes. Consoles LED, Premium LED, Touch ou Touch XL : avec un écran tactile, l’alimentation secteur et la connectique entrent dans le diagnostic.
Endurance et Lifestyle
Même principe sans roues ni rails. L’Endurance garde la foulée de 53 cm, avec 30 niveaux de résistance ; le Lifestyle a une foulée de 51 cm. Les points de contrôle ne changent pas : serrage et jeu des articulations, état des courroies, alimentation, capteurs des poignées.
Ascent Trainer A3x et A5x
L’elliptique à rampe motorisée de Matrix : l’inclinaison varie de 24 à 54 % et la foulée de 51 à 61 cm. L’A3x, auto-alimenté, ajoute à la suspension un moteur d’inclinaison à vis et une batterie, avec leurs codes dans le manuel de service : 0140, 01A0, 01A1, 01B2 pour l’inclinaison, 0201 et 0248 pour la batterie. L’A5x-02, lui, se branche sur secteur et sa résistance vient d’un frein électromagnétique.
Performance Ascent Trainer
La version actuelle de l’Ascent : toujours sans roues ni rails, foulée réglable de 51 à 61 cm, écartement de pédales de 6,4 cm, hauteur d’accès de 24 cm, fonctionnement auto-alimenté ou sur secteur. Davantage d’organes qu’un Suspension Elliptical, donc davantage de points à suivre : inclinaison, batterie, calibration.
Elliptiques en hôtel, résidence et entreprise
Quelle que soit la série, un elliptique auto-alimenté qui tourne peu vide sa batterie, et ses articulations sèchent. Branché sur secteur, il ménage sa batterie ; un passage périodique lui évite de finir bruyant. Nous prenons en charge ces machines dès qu’elles équipent un lieu collectif.
Six organes, de la suspension à la console
Ce que recouvrent les carters d’un Suspension Elliptical ou d’un Ascent Trainer, avec les codes que le manuel de service de l’A3x associe à chaque organe.
Bras de suspension
Bras de pédale, bras de liaison, bras oscillant, bras stabilisateur : ce sont eux qui portent la pédale à la place des roues. Le constructeur demande de contrôler chaque trimestre le serrage de toutes les articulations, qui ne doivent presque plus avoir de jeu, et de graisser la rotule entre le bras de liaison et la poignée.
Courroies et axes
Deux courroies, celle d’entraînement et celle de la génératrice, un axe de poulie, un axe d’entraînement, des manivelles. Les courroies se contrôlent une fois par an : état, alignement, tension. Une courroie qui patine fausse la résistance et la mesure de cadence.
Génératrice
La génératrice sans balais alimente la machine, crée la résistance et sert aussi à mesurer la cadence : un voyant de la carte de contrôle clignote à son rythme. Sur l’A3x, ses trois enroulements se mesurent autour de 13 ohms. Code 01AC quand elle ou sa résistance de charge est coupée, en court-circuit ou en surintensité.
Batterie et carte de contrôle
La batterie soutient la machine à basse cadence. Sur l’Ascent : code 0201 quand elle passe sous 11,2 volts, il faut alors brancher la machine et laisser l’inclinaison ; code 0248 sous 8 volts, batterie débranchée ou morte. La carte de contrôle porte des voyants qui orientent le diagnostic.
Inclinaison de l’Ascent Trainer
Moteur d’inclinaison à vis, à graisser chaque trimestre. Codes 0140 (aucun mouvement cinq secondes après la commande), 01A0 (moteur déconnecté), 01A1 (calibration trop longue), 01A7 (court-circuit ou surintensité), 01B2 (moteur sans mouvement ni courant). Après un remplacement, l’inclinaison se recalibre.
Console et poignées
Consoles LED, Premium LED, Touch et Touch XL, commandes de résistance sur les poignées fixes, capteurs cardiaques, poignées mobiles à mouvement croisé. Entre la console et la carte de contrôle, un câble : codes 04A0 et 04B0 quand la communication se perd.
Les pannes d’elliptique Matrix les plus fréquentes
Ce que vous entendez, ce que la console affiche, et par où nous commençons.
Grincement ou claquement
À chaque foulée, plus net sous le poids de l’utilisateur
Pas de roue ni de rail à incriminer ici : c’est une articulation de bras desserrée ou une rotule sèche. Nous reprenons le serrage articulation par articulation et nous graissons la rotule du bras de liaison, avant de parler de pièce.
Mouvement dur ou irrégulier
La foulée accroche, la résistance varie seule
Courroie d’entraînement ou de génératrice usée, désalignée ou détendue, roulement d’axe, articulation grippée. Les courroies se voient en retirant les carters ronds de l’avant.
Codes 0201 ou 0248 : la batterie
Machine auto-alimentée qui faiblit à basse cadence
Batterie déchargée, débranchée ou en fin de vie. Nous mesurons sa tension, nous la rechargeons sur secteur, et nous ne la remplaçons que si elle ne tient plus la charge.
Code 01AC : génératrice ou résistance de charge
Circuit ouvert, court-circuit ou surintensité
Connexions de la génératrice et de la résistance de charge, puis mesure de chacune. On ne remplace que l’élément en défaut.
L’inclinaison de l’Ascent ne bouge plus
Codes 0140, 01A0, 01A1 ou 01B2
Connexion du moteur d’inclinaison, moteur lui-même, calibration, carte de contrôle. À savoir : sur une machine auto-alimentée, l’inclinaison s’arrête d’elle-même si la batterie est trop faible ou si la cadence passe sous 70 tours par minute (code 0145). Ce n’est pas une panne du moteur.
Console qui ne s’allume pas
Écran noir, même en pédalant ou branché
Sur secteur : prise, cordon, voyant d’alimentation de la carte de contrôle. Ensuite le câble de console, qui doit apporter environ 12 volts. La console n’est remplacée que si elle reste noire alors qu’elle est alimentée.
Codes 04A0 ou 04B0 : la liaison console
La console et la carte de contrôle ne communiquent plus
Connexions du câble de console aux deux extrémités, câble, puis carte de contrôle ou console. Une panne de liaison avant d’être une panne de carte.
Cadence ou distance à zéro
La machine tourne, l’écran ne compte pas
La cadence vient de la génératrice : nous regardons si le voyant correspondant clignote sur la carte de contrôle, puis nous mesurons le câble de la génératrice. Carte ou console ne viennent qu’ensuite.
Serrer, mesurer, remplacer, essayer
Contrôle sur la machine
Code affiché, jeu de chaque articulation, courroies, tension de la batterie, génératrice, voyants de la carte de contrôle, moteur d’inclinaison sur l’Ascent.
Devis détaillé
Les pièces avec leur référence Matrix ou leur équivalent, la main-d’œuvre et le déplacement à part. Si la machine ne mérite pas la réparation, nous le disons avant.
Remplacement et calibration
Articulations resserrées et graissées, courroies alignées et tendues, batterie ou moteur remplacé, calibration automatique de l’inclinaison.
Essai en conditions réelles
Quelqu’un sur la machine, tous les niveaux de résistance, toute la plage d’inclinaison, écoute des bruits, puis bon d’intervention signé.
Une suspension se resserre, elle ne s’use pas comme un rail
Articulations, courroies et batterie pèsent peu face à la machine. L’arbitrage porte sur un bras fissuré ou sur l’électronique d’une génération ancienne.
Réparer quand
Le défaut porte sur les articulations, les courroies, la batterie, la génératrice, le moteur d’inclinaison, un capteur ou la console : ces pièces existent d’origine ou en équivalent, et le châssis tient dans la durée.
Arbitrer quand
Un bras de suspension est fissuré, ou la carte de contrôle ou la console d’une génération ancienne n’est plus fournie et ne se reprend pas en atelier. Nous orientons alors vers un elliptique professionnel reconditionné ou vers une location.
Le calendrier d’entretien d’un elliptique Matrix
Côté salle
- Chaque jour : nettoyer avec un produit sans alcool ni ammoniaque, pulvérisé sur le chiffon et non sur la machine
- Signaler tout grincement dès qu’il apparaît : c’est une articulation à resserrer, pas encore une pièce à changer
- Brancher sur secteur les machines qui tournent peu, pour ménager leur batterie
- Sur un Ascent auto-alimenté, ne pas prendre pour une panne une inclinaison qui s’arrête à très basse cadence
- Noter le code affiché avant de redémarrer la machine
Pendant nos visites
- Chaque trimestre : serrage et jeu de toutes les articulations, graissage de la rotule du bras de liaison
- Chaque trimestre, sur l’Ascent : graissage de la vis du moteur d’inclinaison
- Chaque année : dépose des carters ronds, contrôle des courroies, de leur alignement et de leur tension
- Tension de la batterie, mesure de la génératrice, essai de tous les niveaux
- Câble de console, capteurs cardiaques, calibration. Voir nos contrats de maintenance.
Pièces, cartes, machines révisées
Pièces d’usure
Courroies d’entraînement et de génératrice, batteries, pièces d’articulation et rotules, pédales, moteurs d’inclinaison, génératrices, câbles de console, capteurs cardiaques. Voir nos pièces Matrix.
Cartes reprises en atelier

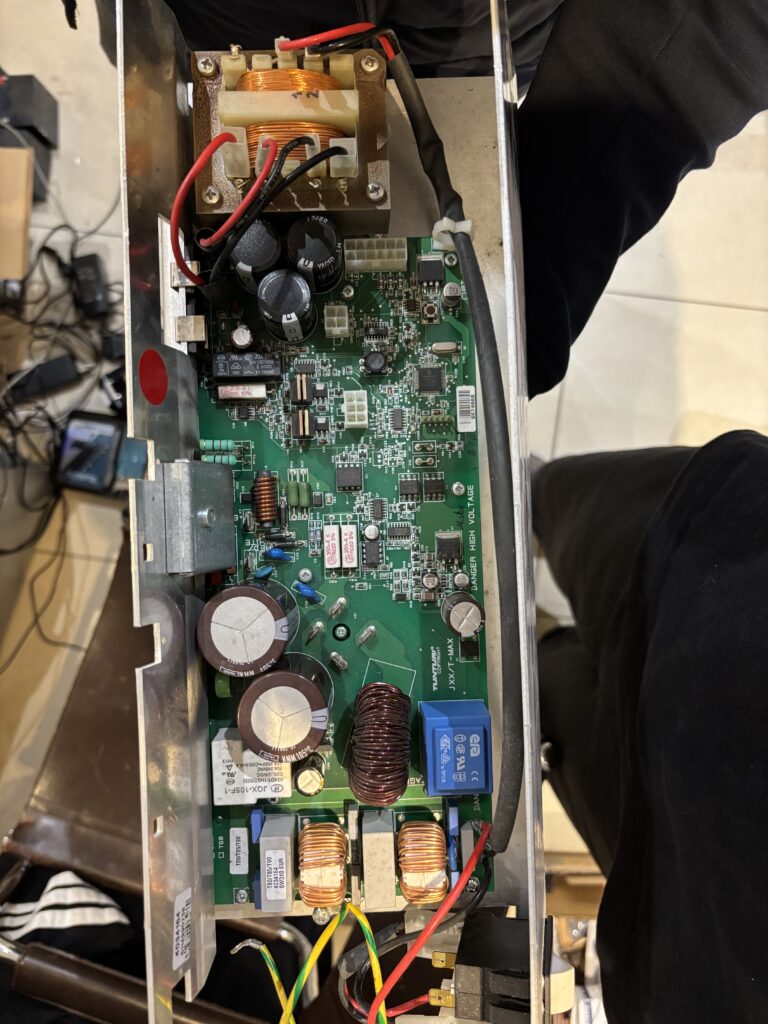

Cartes de contrôle et consoles : lorsque la référence a disparu, nous reprenons la carte composant par composant. Voir la réparation de consoles.
Elliptiques reconditionnés
Quand réparer ne se justifie plus : elliptiques professionnels révisés dans notre atelier, en vente ou en location. Voir les elliptiques reconditionnés.
Matrix, autres elliptiques, autres marques
Tapis et vélos Matrix
Les autres machines cardio de la marque, avec leurs propres codes erreur.
Tapis de course, vélosElliptiques, toutes marques
Precor, Star Trac, Cybex et les autres : la page générale sur les elliptiques de salle.
Voir la réparation d’elliptiquesParc de plusieurs marques
Votre salle mélange les constructeurs ? Chaque marque d’elliptiques a sa page.
Elliptiques Technogym, elliptiques Life FitnessRéparation d’elliptique Matrix : vos questions
Un elliptique Matrix a-t-il des roues et des rails à remplacer ?
Mon elliptique Matrix grince, que faut-il vérifier ?
L’inclinaison de mon Ascent Trainer s’arrête toute seule, est-ce une panne ?
La console ne s’allume pas, faut-il la remplacer ?
Réparez-vous encore les E5x, E7xe, A3x et A5x ?
Êtes-vous agréés Matrix ?
Un elliptique Matrix bruyant ou en panne ?
Précisez le modèle (Suspension Elliptical ou Ascent Trainer), la console, et le bruit ou le code constaté : nous organisons le diagnostic et nous vous donnons les conditions avant de venir.
