Méthode de réparation d’une carte électronique : diagnostic et test des composants

Comment se localise une panne sur une carte de commande, une alimentation ou un variateur : sécurité, instruments, méthode en six étapes et test des dix-sept composants les plus courants, avec les mesures normales et celles qui signalent un défaut.

Nous contacter sur info@maestrowellness.com Notre service de réparation
Méthode de réparation

Une panne de carte se cherche, elle ne se devine pas

Sur une carte électronique en panne, le composant fautif est rarement celui qui se voit. Un fusible coupé est la conséquence d’un court-circuit ailleurs, un régulateur muet peut être victime de la charge qu’il alimente, et cent condensateurs montés en parallèle affichent tous le même court-circuit alors qu’un seul est en cause. La réparation au composant repose donc sur une méthode : observer, mesurer hors tension, isoler, confirmer, puis seulement remplacer.

Cette page décrit la méthode appliquée sur banc aux cartes que nous recevons : cartes de tapis de course et de consoles fitness, alimentations à découpage, variateurs de moteurs, cartes de commande industrielles. Elle s’adresse aux techniciens de maintenance qui veulent comprendre ce qu’ils mesurent, et aux responsables d’équipement qui veulent savoir ce que recouvre un diagnostic.

Toujours hors tension pour les mesures de résistance, de diode et de continuité
Une mesure sur carte oriente, une mesure hors circuit confirme
On cherche la cause de la panne, pas seulement le composant détruit
Chaque réparation se termine par des essais sous charge
Carte électronique de puissance ouverte sur le banc de diagnostic Maestro Wellness
Avant toute mesure

Les règles de sécurité

Une mauvaise manipulation détruit le multimètre, aggrave la panne ou blesse le technicien. Ces règles passent avant tout le reste.

Couper et débrancher

Carte débranchée du secteur et de toute batterie, connecteurs d’alimentation retirés. Un interrupteur en position arrêt ne suffit pas : il ne coupe souvent qu’une phase.

Vérifier l’absence de tension

Mesurer la tension aux bornes des gros condensateurs de filtrage avant de toucher la carte. Sur une alimentation 230 V ou un variateur, ils peuvent conserver plusieurs centaines de volts longtemps après le débranchement.

Décharger correctement

Décharger à travers une résistance de puissance adaptée, jamais avec un tournevis : l’arc détruit les pistes et projette du métal. Mesurer de nouveau après la décharge.

Choisir le bon mode au bon moment

Ohmmètre, test de diode et continuité uniquement sur carte hors tension. Les mesures sous tension relèvent d’un banc sécurisé, d’une alimentation limitée en courant et d’une personne qualifiée.

Cartes 230 V, variateurs et alimentations à découpage : le côté primaire d’une alimentation est relié au secteur, sans isolation. Les mesures sous tension s’y font avec un transformateur d’isolement et des sondes adaptées. En cas de doute, ne mettez pas la carte sous tension : envoyez-la au diagnostic.
Instruments

Ce qu’il faut sur l’établi

Le multimètre fait l’essentiel du premier diagnostic. Les autres instruments confirment ce qu’il ne peut pas voir.

Mesure au multimètre sur une carte électronique

Multimètre numérique

Résistances, tensions, test de diode, continuité et parfois capacité. C’est l’outil des premiers contrôles hors tension, et le voltmètre des contrôles sous tension.

Soudure de composants sur une carte électronique

Station de soudage et air chaud

Fer à température régulée pour les composants traversants et de puissance, air chaud pour les CMS. Indispensable pour isoler un composant et confirmer une mesure.

Carte électronique et composants CMS vus de près

Loupe et éclairage

Une soudure fissurée, une piste coupée ou un CMS fendu ne se voient qu’au grossissement. L’inspection visuelle reste la première étape de tout diagnostic.

Testeur LCR

Mesure précise des capacités, résistances et inductances, composant isolé. Plus fiable que le mode capacité d’un multimètre.

ESR-mètre

Mesure la résistance série des condensateurs électrolytiques. Un condensateur peut afficher sa capacité nominale et ne plus filtrer du tout.

Alimentation de laboratoire

Tension et courant réglables, limitation de courant. Elle permet de remettre une carte sous tension sans aggraver un défaut, et de localiser un court-circuit.

Oscilloscope

Formes d’onde des signaux de commande, des étages de découpage et des oscillateurs. C’est là que se voient les étages qui fonctionnent à moitié.

Thermomètre ou caméra thermique

Un composant qui chauffe seul, sans charge, trahit un court-circuit partiel. Méthode décisive sur les cartes sans schéma.

Charge fictive

Résistances de puissance ou moteur de test qui remplacent la machine. La carte est essayée sur banc dans ses conditions réelles de travail.

La méthode

Six étapes, toujours dans cet ordre

Sauter une étape fait perdre du temps, remplacer des composants sains, ou détruire la pièce neuve à la première mise sous tension.

1

Recueillir les symptômes

Marque, modèle, référence de la carte, code défaut, circonstances de la panne : orage, coupure de courant, choc, humidité, panne progressive ou brutale. Le symptôme oriente vers un étage.

2

Inspection visuelle

Composants noircis, condensateurs gonflés ou qui ont fui, soudures ternes ou fissurées, pistes coupées, connecteurs oxydés, traces d’humidité. L’odeur de brûlé localise souvent la zone.

3

Contrôles hors tension

Fusibles, ponts de diodes, diodes, MOSFET et transistors de puissance, puis résistance entre chaque rail d’alimentation et la masse pour repérer un court-circuit.

4

Mise sous tension maîtrisée

Sur banc sécurisé, avec une alimentation limitée en courant : relevé des tensions attendues étage par étage (3,3 V, 5 V, 12 V, 24 V selon la carte), recherche des points chauds.

5

Isoler et confirmer

Le composant suspect est dessoudé et mesuré hors circuit. On contrôle aussi ses voisins : un MOSFET détruit emporte souvent sa résistance de grille et son circuit de commande.

6

Remplacer et essayer

Remplacement par une référence équivalente ou supérieure, reprise des soudures, nettoyage, puis essais sous charge et sur plusieurs cycles avant de remonter la carte.

Test des composants

Dix-sept composants, un par un

Pour chacun : son rôle, le réglage du multimètre, les mesures normales et celles qui signalent un défaut. Carte toujours hors tension, sauf mention contraire.

Composants passifs

Résistances (traversantes et CMS)

Réglage : ohmmètre (Ω)

Elles limitent un courant, divisent une tension, polarisent un transistor. Lire la valeur marquée, placer une pointe à chaque extrémité, comparer.

  • Valeur conforme (1 kΩ pour 1 kΩ) : normal
  • OL, infini : résistance coupée, si elle est isolée
  • Valeur inférieure : souvent faussée par le circuit en parallèle
  • 0 Ω sur une valeur attendue élevée : court-circuit possible

Marquage CMS : 103 = 10 × 10³ = 10 kΩ ; 472 = 4,7 kΩ ; 4R7 = 4,7 Ω.

Condensateurs CMS céramiques

Réglage : test de diode ou Ω (court-circuit), capacité (valeur)

Ils filtrent les alimentations et absorbent les parasites. Leur panne typique est le court-circuit franc, qui écroule un rail d’alimentation entier.

  • OL en mode diode : pas de conduction, ce qui ne prouve pas qu’il est bon
  • 0,000 V ou presque : court-circuit possible sur la ligne
  • Résistance qui monte : le condensateur se charge, comportement normal
  • Capacité proche du nominal, isolé : bon signe

Montés en parallèle, ils affichent tous le même court-circuit si un seul est défectueux. Voir plus bas comment trouver le bon.

Condensateurs électrolytiques

Réglage : capacité (µF) et ESR-mètre

Lissage du courant redressé et stockage d’énergie. Premiers suspects sur une alimentation qui démarre mal, redémarre en boucle ou siffle.

  • 470 µF mesurés pour 470 µF : capacité conforme
  • 100 µF pour 470 µF : condensateur fortement dégradé
  • Capacité correcte, ESR élevée : défectueux, il ne filtre plus
  • Gonflé, qui a fui : à remplacer sans mesure

Toujours décharger avant de mesurer, et respecter la polarité au remplacement.

Bobines et inductances

Réglage : Ω ou continuité

Elles stockent l’énergie dans les alimentations à découpage et filtrent le courant des moteurs.

  • Très faible résistance (0,1 à quelques Ω) : souvent normal
  • OL : enroulement coupé
  • Résistance anormalement élevée : soudure ou bobinage suspect

Une spire en court-circuit ne se voit pas à l’ohmmètre : il faut un testeur LCR et comparer à une bobine identique.

Fusibles et résistances fusibles

Réglage : continuité ou Ω

Ils protègent le circuit contre les surintensités.

  • Proche de 0 Ω : fusible intact
  • OL : fusible coupé
  • Quelques ohms : vérifier qu’il ne s’agit pas d’une résistance fusible

Un fusible coupé est une conséquence, pas une cause. Chercher le court-circuit avant de le remplacer, sinon il saute à nouveau.

Varistances (MOV)

Réglage : Ω

Montées en entrée secteur, elles absorbent les surtensions transitoires. Premières victimes d’un orage.

  • Résistance très élevée, OL : comportement normal possible
  • Résistance presque nulle : court-circuit probable
  • Fissurée, noircie, déformée : à remplacer

Thermistances NTC et PTC

Réglage : Ω

Mesure de température ou limitation du courant d’appel à la mise sous tension.

  • Valeur proche du nominal à 20-25 °C : normal
  • NTC chauffée légèrement : la résistance doit baisser
  • PTC chauffée : la résistance monte
  • OL : composant coupé

Semi-conducteurs

Diodes classiques et Schottky

Réglage : test de diode

Elles laissent passer le courant dans un seul sens. Pointe rouge sur l’anode, noire sur la cathode (côté bague), puis inverser.

  • Sens passant : 0,5 à 0,8 V en silicium, 0,15 à 0,45 V en Schottky
  • Sens inverse : OL
  • 0 V dans les deux sens : diode en court-circuit
  • OL dans les deux sens : diode coupée

Diodes Zener

Réglage : test de diode

Elles stabilisent ou limitent une tension. Dans le sens passant, une Zener se comporte comme une diode ordinaire (0,6 à 0,8 V), dans l’autre le multimètre affiche OL.

  • Court-circuit ou coupure : détectables au multimètre
  • Tension Zener (5,1 V, 12 V) : non vérifiable au multimètre

Pour vérifier la tension Zener : alimentation limitée en courant et résistance série, composant hors circuit.

Ponts de diodes

Réglage : test de diode

Ils redressent l’alternatif en continu. Un pont monophasé (+, −, ~, ~) contient quatre diodes, à vérifier une par une.

  • Rouge sur ~, noire sur + : diode passante
  • Rouge sur −, noire sur ~ : diode passante
  • Pointes inversées : OL
  • Court-circuit entre + et − : pont défectueux ou défaut en aval

Transistors bipolaires NPN et PNP

Réglage : test de diode

Amplification ou commande d’une charge. Un transistor se teste comme deux diodes tête-bêche, après avoir vérifié le brochage B-C-E sur la fiche technique.

  • NPN, rouge sur base, noire sur émetteur puis collecteur : 0,55 à 0,75 V
  • Pointes inversées : OL
  • Collecteur-émetteur, dans les deux sens : OL
  • PNP : mêmes mesures, polarité inversée

Le court-circuit collecteur-émetteur est le défaut le plus fréquent.

MOSFET de puissance

Réglage : test de diode et Ω

Ils commutent moteurs, alimentations à découpage et résistances chauffantes. Composant clé des variateurs et des cartes de puissance de tapis de course.

  • Drain-source presque 0 Ω dans les deux sens : court-circuit
  • Grille-source presque 0 Ω : grille détruite
  • Grille-drain presque 0 Ω : composant défectueux
  • Diode intrinsèque source vers drain : comportement attendu

La grille garde une charge : la court-circuiter à la source avant de mesurer. Un MOSFET détruit se remplace avec sa résistance de grille et après contrôle du driver.

Optocoupleurs

Réglage : test de diode

Ils transmettent un signal entre deux circuits isolés, par exemple entre le primaire et le secondaire d’une alimentation (type PC817).

  • LED interne, sens passant : environ 1 à 1,3 V
  • Sens inverse : OL
  • Phototransistor : non vérifiable au seul multimètre

Pour un test complet : petit montage basse tension qui allume la LED et contrôle la conduction du transistor.

Composants de commande et de fonction

Régulateurs de tension

Réglage : Ω hors tension, voltmètre DC sous tension

Ils produisent une tension stable : 3,3 V, 5 V, 12 V. Hors tension, vérifier l’absence de court-circuit entre entrée, sortie et masse ; sous tension, sur banc, mesurer entrée et sortie.

  • Entrée 5 V, sortie 3,3 V sur un 3,3 V : fonctionnement cohérent
  • Entrée correcte, sortie 0 V : régulateur ou charge en court-circuit
  • Entrée absente : panne en amont
  • Sortie trop élevée : défaut dangereux pour tout ce qui est alimenté

Circuits intégrés

Réglage : test de diode, Ω et voltmètre DC

Microcontrôleurs, drivers, mémoires, circuits de communication. Aucun test au multimètre ne déclare un circuit intégré bon : on vérifie son environnement.

  • Identifier la référence et le brochage
  • Vérifier hors tension l’absence de court-circuit alimentation-masse
  • Contrôler les composants périphériques
  • Sous tension, sur banc : présence de la tension d’alimentation prévue

Quartz et oscillateurs

Réglage : oscilloscope

Ils donnent sa référence de fréquence au microcontrôleur. Un quartz défaillant donne une carte qui ne démarre pas, sans aucun composant visiblement abîmé.

  • Multimètre : révèle au mieux un court-circuit franc
  • Oscilloscope : vérifie la présence et la stabilité de l’oscillation

La sonde peut perturber l’oscillateur : mesurer de préférence en sortie d’horloge.

Relais électromécaniques

Réglage : Ω et continuité

Ils commandent moteurs, électrovannes, pompes et résistances. Identifier la bobine, puis les contacts COM, NO (ouvert au repos) et NC (fermé au repos).

  • Bobine à résistance cohérente : bon signe
  • Bobine OL : bobine coupée
  • NO fermé au repos : contact collé
  • NC fermé au repos : normal

Un clic à l’alimentation de la bobine ne prouve pas que les contacts passent le courant : mesurer la résistance du contact fermé.

Récapitulatif

L’aide-mémoire de l’établi

Le réglage à utiliser et le défaut à chercher, composant par composant.

Résistance

Ω. Coupure, valeur incorrecte.

Condensateur CMS

Diode ou Ω. Court-circuit.

Condensateur électrolytique

µF et ESR. Capacité basse, ESR élevée.

Bobine

Ω. Enroulement coupé.

Fusible

Continuité. Fusible coupé, et sa cause.

Varistance

Ω. Court-circuit, aspect brûlé.

Thermistance

Ω. Coupure, valeur anormale.

Diode et Zener

Diode. Court-circuit, coupure.

Pont redresseur

Diode. Une diode interne défectueuse.

Transistor NPN / PNP

Diode. Jonction défectueuse, court-circuit C-E.

MOSFET

Diode et Ω. Court-circuit D-S ou grille.

Optocoupleur

Diode. LED interne défectueuse.

Régulateur

Ω et V DC. Court-circuit, tension incorrecte.

Circuit intégré

Ω et V DC. Court-circuit d’alimentation.

Quartz

Oscilloscope. Absence d’oscillation.

Relais

Ω et continuité. Bobine coupée, contact collé.

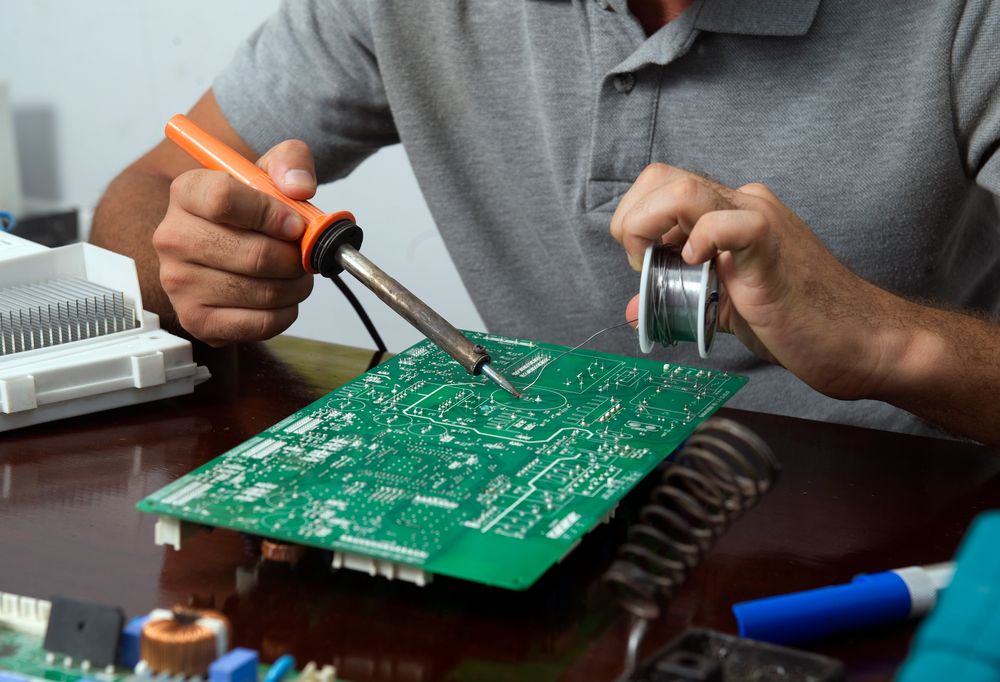

Recherche d'un composant en court-circuit sur une carte électronique
Cas pratique

Trouver le condensateur en court-circuit parmi cent

C’est la situation la plus fréquente sur une carte de commande : un rail d’alimentation, le 3,3 V par exemple, mesure presque 0 Ω par rapport à la masse. Sur ce rail, des dizaines de condensateurs CMS sont montés en parallèle, et le multimètre affiche le même court-circuit sur chacun d’eux. Dessouder les cent un par un n’est pas une méthode.

Sur banc, nous injectons dans le rail en court-circuit une tension faible, inférieure à la tension nominale du rail, avec un courant strictement limité par l’alimentation de laboratoire. Tout le courant traverse le composant défectueux, qui est le seul à chauffer. La caméra thermique, ou à défaut le doigt d’un technicien expérimenté ou un produit qui change d’aspect à la chaleur, le désigne en quelques secondes.

Une seconde technique consiste à mesurer la chute de tension le long de la piste avec un multimètre très sensible : elle diminue en s’approchant du défaut. Le composant trouvé est ensuite dessoudé, et le rail mesuré de nouveau pour confirmer que le court-circuit a disparu.

Courant limité dès le départ, pour ne pas détruire la piste ni d’autres composants
Jamais sur les rails reliés au secteur, ni sur une carte avec batterie
Toujours chercher pourquoi le condensateur a lâché : surtension, régulateur défaillant
Entraînement

Savez-vous interpréter ces mesures ?

Six situations rencontrées sur banc. Réfléchissez à votre réponse, puis ouvrez la correction.

Un condensateur CMS affiche 0,002 V en mode diode, dans les deux sens, directement sur la carte. Est-il hors service ?
Pas forcément. La mesure indique un court-circuit sur la ligne à laquelle il est raccordé, mais le défaut peut venir d’un autre condensateur en parallèle, d’un circuit intégré ou d’un régulateur. Il faut localiser le composant fautif, par injection de courant limité ou en isolant les composants un par un.
Une résistance CMS marquée 103, isolée du circuit, mesure 10,1 kΩ. Que conclure ?
Elle est bonne. 103 signifie 10 suivi de 3 zéros, soit 10 kΩ. L’écart de 1 % est dans la tolérance habituelle.
Un MOSFET isolé, grille déchargée, mesure presque 0 Ω entre drain et source dans les deux sens. Est-ce normal ?
Non : c’est un court-circuit drain-source, défaut typique d’un MOSFET détruit. Avant de le remplacer, contrôlez sa résistance de grille, son driver et la charge qu’il commande, sinon le composant neuf risque de subir le même sort.
Une bobine de puissance mesure 0,2 Ω. Est-elle en court-circuit ?
Pas nécessairement : c’est une valeur normale pour une bobine de puissance. Seule une coupure (OL) ou une valeur très différente d’une bobine identique est significative. Une spire en court-circuit demande un testeur LCR pour être détectée.
Un régulateur 3,3 V reçoit 5 V en entrée, mais sa sortie est à 0 V. Le régulateur est-il en panne ?
Le régulateur ou sa charge. Un court-circuit en aval, sur un condensateur de découplage ou un circuit intégré, peut faire passer le régulateur en protection. Il faut couper la carte et mesurer la résistance de la sortie vers la masse avant de conclure.
Le fusible d’une carte de tapis de course est coupé. Suffit-il de le remplacer ?
Non. Le fusible a coupé parce qu’un courant excessif l’a traversé : pont de diodes, MOSFET ou IGBT de l’étage moteur, varistance après un orage, ou moteur lui-même. Sans recherche de la cause, le fusible neuf saute à la remise sous tension, parfois en emportant d’autres composants.
Limites

Ce que le multimètre ne dit pas

Le multimètre trouve les pannes franches. Les autres demandent un banc, des instruments et l’expérience des cartes de la même famille.

OL ne veut pas dire bon

Un condensateur peut être sec, un optocoupleur avoir un phototransistor mort, un quartz ne plus osciller : tous affichent une mesure normale au multimètre.

Le circuit fausse la mesure

Sur carte, chaque composant est mesuré en parallèle avec tout ce qui l’entoure. Seule une mesure hors circuit confirme un diagnostic.

Les pannes intermittentes

Une soudure fissurée qui ne lâche qu’à chaud, un condensateur qui décroche sous charge : il faut reproduire les conditions de travail sur banc, avec charge fictive et cycles d’essai.

Le composant introuvable

Références effacées, circuits programmés, composants obsolètes : il faut identifier l’équivalent, parfois reconstituer le schéma à partir de la topologie de la carte.

Aller plus loin

Pour réparer ou apprendre

Réparation de cartes électroniques

Diagnostic sur banc et réparation au composant, toutes marques, envoi postal depuis toute la France.

Voir le service

Consoles et cartes fitness

Consoles, cartes mères, alimentations et variateurs de tapis, vélos et elliptiques.

Voir la page consoles

Formation diagnostic électronique

Deux jours pour apprendre à diagnostiquer les cartes des appareils de fitness, en petit groupe.

Voir la formation

Formation électricité et électronique

Les bases : lecture de mesures, composants, sécurité électrique, avant le niveau diagnostic.

Voir la formation
Questions fréquentes

Réparer une carte électronique

Comment savoir quel composant est en panne sur une carte électronique ?
En suivant une méthode : inspection visuelle, contrôle hors tension des composants de puissance et des rails d’alimentation, mise sous tension sur banc avec courant limité, relevé des tensions étage par étage, puis isolement du composant suspect pour confirmer. Le composant détruit n’est pas toujours la cause : il faut aussi trouver ce qui l’a détruit.
Peut-on tester un composant sans le dessouder ?
Oui pour un premier diagnostic : courts-circuits, diodes, transistors et fusibles se contrôlent sur carte, hors tension. Mais le circuit environnant fausse les mesures, et la confirmation demande de dessouder au moins une patte du composant suspect.
Que signifie OL sur un multimètre ?
OL (overload, hors calibre) signifie que la valeur dépasse la plage de mesure : résistance infinie en mode Ω, absence de conduction en mode diode. Selon le composant, c’est normal (diode en inverse, condensateur chargé) ou c’est un défaut (fusible ou résistance coupés).
Pourquoi les condensateurs électrolytiques tombent-ils en panne ?
L’électrolyte s’assèche avec la chaleur et les années : la capacité baisse et la résistance série (ESR) augmente. C’est la première cause de panne des alimentations à découpage et des cartes de puissance, souvent visible à l’œil (condensateur bombé ou qui a fui), parfois seulement à l’ESR-mètre.
Quelles sont les pannes les plus fréquentes sur une carte de tapis de course ?
Sur l’étage moteur : MOSFET ou IGBT en court-circuit, pont de diodes détruit, fusible coupé, condensateurs de filtrage fatigués. Sur la partie commande : régulateur défaillant, soudures fissurées par les vibrations, connecteurs oxydés. La carte de puissance encaisse aussi les effets d’une bande ou d’un moteur usés, à contrôler avant de la réinstaller.
Faut-il un schéma électrique pour réparer une carte ?
C’est un avantage, rarement disponible pour les cartes industrielles et fitness. Sans schéma, l’analyse s’appuie sur la topologie de la carte, les fiches techniques des composants, la comparaison des étages symétriques et l’expérience des pannes déjà rencontrées sur la même famille de cartes.
Est-il dangereux de réparer une carte électronique soi-même ?
Sur une carte basse tension débranchée, les mesures hors tension présentent peu de risques. Sur une alimentation secteur ou un variateur, les condensateurs conservent des tensions dangereuses et le primaire n’est pas isolé du réseau : les mesures sous tension relèvent d’un technicien qualifié, équipé d’un banc sécurisé et d’un transformateur d’isolement.
Comment vous confier une carte en panne ?
Écrivez-nous à info@maestrowellness.com avec la marque, le modèle, la référence de la carte, le symptôme et des photos recto et verso. Le diagnostic est une prestation payante dont le montant vous est communiqué avant tout envoi. Nous travaillons pour les professionnels uniquement.

Une carte résiste à votre diagnostic ?

Envoyez-nous la marque, le modèle, la référence de la carte, le symptôme et vos premières mesures, avec des photos recto et verso : vous recevez le devis de diagnostic avant tout envoi.

Nous contacter sur info@maestrowellness.com Notre service de réparation

Page à vocation pédagogique. Les valeurs indiquées sont des ordres de grandeur courants : elles varient selon les composants, les multimètres et la température. Toute intervention sur une carte reliée au secteur doit être réalisée par une personne qualifiée. Photos d’illustration.

Nous contacter sur info@maestrowellness.com
Retour en haut
